玻璃鋼天線罩加工精度問題[雅日玻璃鋼]

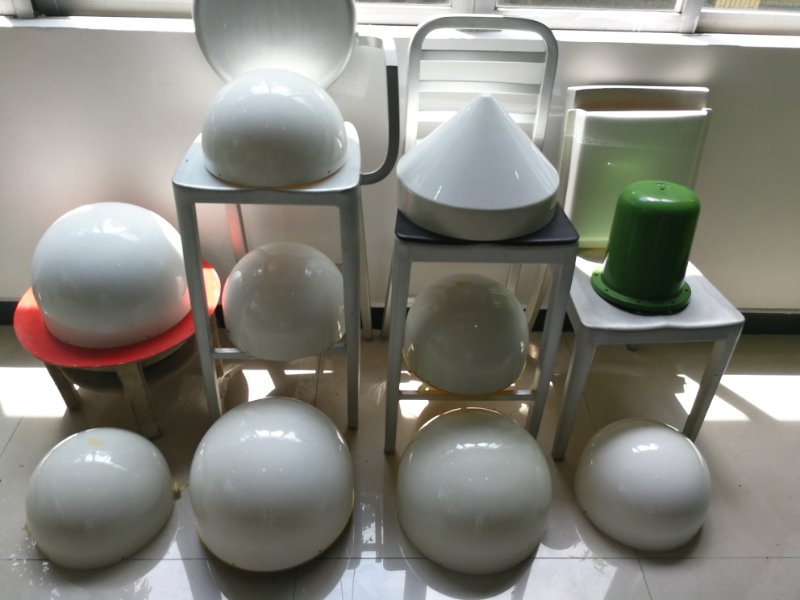

摘自網絡: 隨著現代科技和生產的發展,在航天航空領域有許多精密薄壁零件,玻璃鋼天線罩加工精度的結構復雜、剛度低、加工精度要求高。玻璃鋼天線罩加工精度是導彈彈體的關鍵部件,其電氣性能直接影響到導彈的制導性能。天線罩是結構為復雜曲面薄壁回轉體,隨著導彈性能要求的不斷提高,對玻璃鋼天線罩加工精度也提出了越來越高的要求。由于介電常數的不均勻性和幾何厚度誤差的存在,其電厚度達不到設計要求,為了進一步提高天線罩的加工效率和加工質量,本文在現有天線罩加工設備的基礎上,對現有天線罩夾具安裝系統進行分析與測量的優化。本文的主要工作如下:
(1)在分析玻璃鋼天線罩加工精度的技術要求的基礎上,深入分析了天線罩現有加工設備的一些裝夾與磨削的關鍵技術,分析了天線罩IPD測量過程中,機床安裝誤差對測量與修磨精度的影響,并針對現有設備提出了提高精度的關鍵問題,為進一步進行有效的設備改進提供了依據。
(2)針對現有玻璃鋼天線罩加工精度外型面和內型面夾具的同軸度差和剛性不足的問題,改進了夾具的設計,使得同軸度達到0.006mm;針對現有內型面夾具仿型環的不穩定性問題,改進夾具設計真空負壓裝置,提高了夾具的穩定性,進行了夾緊力和裝夾剛度校核,提高夾具的剛度。
(3)針對現有天線罩離線安裝,簡化了工序轉換,優化主動尋位,對工序轉換誤差進行了分析,在工序轉換安裝中,大大提高了安裝效率。
(4)進行了玻璃鋼天線罩加工精度內型面和外型面夾具安裝誤差分析實驗,實驗結果改進了天線罩內型面夾具的剛度,分別對安裝系統對天線罩內、外型面加工的變形情況進行了有限元分析,保證了安裝精度。
(5)在現有機床的基礎上,提出了玻璃鋼天線罩加工精度專用磨削系統的總體改造方案,根據天線罩的磨削要求,設計了天線罩內外型面磨削的砂輪、磨桿和砂輪架等。并且分析了天線罩進行修磨加工補償時,磨削力的大小,以及磨削時砂輪與工件的接觸弧長,可對天線罩修磨時數控程序的編寫提供參考。
