玻璃鋼天線罩的制作方法

本實用新型涉及天線罩技術領域,具體為玻璃鋼天線罩。
背景技術:
天線罩是保護天線系統免受外部環境影響的結構物,它在電氣性能上具有良好的電磁波穿透特性,機械性能上能經受外部惡劣環境的作用,室外天線通常置于露天工作,直接受到自然界中暴風雨、冰雪、沙塵以及太陽輻射等的侵襲,致使天線精度降低、壽命縮短和工作可靠性差,因此需要天線罩對天線進行保護,現有的天線罩結構簡單,在長時間使用下容易變形,在惡劣環境下使用時會嚴重影響其自身的使用壽命,適用性低。
技術實現要素:
本實用新型的目的在于提供玻璃鋼天線罩,具備適用性高的優點,解決了天線罩適用性低的問題。
為實現上述目的,本實用新型提供如下技術方案:玻璃鋼天線罩,包括下罩蓋和蓋板,所述下罩蓋位于蓋板的下方,所述蓋板包括隔熱層,所述隔熱層的頂部設置有聚氯乙烯層,所述聚氯乙烯層遠離隔熱層的一側設置有耐高溫改性PP層,所述耐高溫改性PP層遠離聚氯乙烯層的一側設置有無堿玻璃纖維層,所述無堿玻璃纖維層遠離耐高溫改性PP層的一側設置有粘接層,所述粘接層遠離無堿玻璃纖維層的一側設置有樹脂層,所述蓋板頂部的兩側均開設有卡槽,所述卡槽內腔兩側的頂部均固定連接有凸塊,所述蓋板底部的兩側均固定連接有短桿,所述短桿遠離蓋板的一端延伸至卡槽的內腔,所述短桿位于卡槽內腔的一端固定連接有卡塊。
優選的,所述卡槽內腔的底部固定連接有緩沖墊,所述緩沖墊的頂部與卡塊的底部接觸。
優選的,所述蓋板的頂部設置有刻度,所述刻度每格的距離為一毫米。
優選的,所述聚氯乙烯層的厚度為零點四毫米至一毫米之間。
優選的,所述耐高溫改性PP層的厚度為零點七毫米至一點二毫米之間。
與現有技術相比,本實用新型的有益效果如下:
1、本實用新型通過粘接層的設置能夠使無堿玻璃纖維層和樹脂層緊密的粘接在一起,連接穩固,隔熱層的設置增強了天線罩的隔熱性能,通過聚氯乙烯層、耐高溫改性PP層、無堿玻璃纖維層和樹脂層的配合能夠使天線罩具有優越的耐紫外線吸收、耐老化、耐高溫、耐沖擊性、絕緣性好、抗龜裂、抗腐蝕和機械強度高等優點,在惡劣的環境下使用不會變形,不會出現脫落和起皺紋情況的發生,增強了天線罩的適用性。
2、本實用新型通過短桿和卡塊的配合方便與卡槽進行卡接,凸塊的設置能夠?qū)⒖▔K限制在卡槽的內腔,從而能夠使蓋板和下罩蓋進行固定,連接穩固,不需要通過螺釘進行連接,增加了天線罩的美觀性,緩沖墊的設置能夠?qū)▔K進行緩沖保護,刻度的設置方便使用者控制天線罩的使用長度。
技術特征:

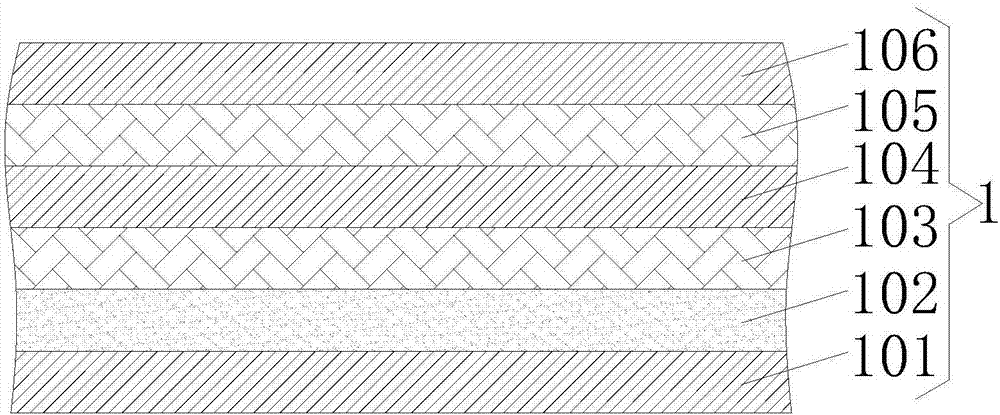

1.玻璃鋼天線罩,包括下罩蓋(1)和蓋板(2),其特征在于:所述下罩蓋(1)位于蓋板(2)的下方,所述蓋板(2)包括隔熱層(101),所述隔熱層(101)的頂部設置有聚氯乙烯層(102),所述聚氯乙烯層(102)遠離隔熱層(101)的一側設置有耐高溫改性PP層(103),所述耐高溫改性PP層(103)遠離聚氯乙烯層(102)的一側設置有無堿玻璃纖維層(104),所述無堿玻璃纖維層(104)遠離耐高溫改性PP層(103)的一側設置有粘接層(105),所述粘接層(105)遠離無堿玻璃纖維層(104)的一側設置有樹脂層(106),所述蓋板(2)頂部的兩側均開設有卡槽(3),所述卡槽(3)內腔兩側的頂部均固定連接有凸塊(4),所述蓋板(2)底部的兩側均固定連接有短桿(5),所述短桿(5)遠離蓋板(2)的一端延伸至卡槽(3)的內腔,所述短桿(5)位于卡槽(3)內腔的一端固定連接有卡塊(6)。
2.根據權利要求1所述的玻璃鋼天線罩,其特征在于:所述卡槽(3)內腔的底部固定連接有緩沖墊(7),所述緩沖墊(7)的頂部與卡塊(6)的底部接觸。
3.根據權利要求1所述的玻璃鋼天線罩,其特征在于:所述蓋板(2)的頂部設置有刻度(8),所述刻度(8)每格的距離為一毫米。
4.根據權利要求1所述的玻璃鋼天線罩,其特征在于:所述聚氯乙烯層(102)的厚度為零點四毫米至一毫米之間。
5.根據權利要求1所述的玻璃鋼天線罩,其特征在于:所述耐高溫改性PP層(103)的厚度為零點七毫米至一點二毫米之間。
技術總結
本實用新型公開了玻璃鋼天線罩,包括下罩蓋和蓋板,所述下罩蓋位于蓋板的下方,所述下蓋板包括隔熱層,所述隔熱層的頂部設置有聚氯乙烯層,所述聚氯乙烯層遠離隔熱層的一側設置有耐高溫改性PP層,所述耐高溫改性PP層遠離聚氯乙烯層的一側設置有無堿玻璃纖維層,所述無堿玻璃纖維層遠離耐高溫改性PP層的一側設置有粘接層。本實用新型通過聚氯乙烯層、耐高溫改性PP層、無堿玻璃纖維層和樹脂層的配合能夠使天線罩具有優越的耐紫外線吸收、耐老化、耐高溫、耐沖擊性、絕緣性好、抗龜裂、抗腐蝕和機械強度高等優點,在惡劣的環境下使用不會變形,不會出現脫落和起皺紋情況的發生,增強了天線罩的適用性。
